Tirant métallique de chainage
Le tirant métallique de chainage usiné en acier de haute qualité.
Nous vous proposons le haut de gamme en terme de qualité d’usinage, de boulonnerie et de capacité pour du tirant de 24mm de diamètre.
Votre solution de tirants métalliques adaptés à la longueur souhaitée, fabriqués sur mesure dans notre atelier.
Consultez nos tarifs, n’hésitez pas à nous contacter pour des solutions sur mesure.
Livraison dans toute la France.
Pourquoi un tirant métallique de chainage ?
Le tirant de chainage, ou tirant métallique, est un élément essentiel du chainage pour renforcer la solidité d’un mur et prévenir les risques de fissures et d’effondrement. Cette technique efficace est largement utilisée depuis des siècles.
Les croix de chainage ou ancres de chainage sont placées aux extrémités des tirants, à l’extérieur du mur et sont maintenues grâce à des tirants solides, résistants à la traction et capables de maintenir le mur.
En utilisant un tirant métallique résistant, vous garantissez la stabilité et la durabilité de votre structure. Ancres-chainage.fr vous propose des tirants métalliques sur mesure, fabriqués en acier C35 pour une meilleure résistance à la traction, les extrémités sont filetées au tour dans notre atelier.
Les manchons d’assemblage, tiges filetées et écrous de serrage sont en acier brut de classe de résistance 10. Avec notre visserie de classe supérieure et nos accessoires de qualité, nous vous offrons une solution clé en main pour protéger et renforcer votre mur.
Nous proposons des tirants métalliques haut de gamme
Haute résistance :
Les tirants sont en acier C35 (acier à limite de rupture supérieure aux aciers de construction courants) pour une meilleure résistance à la traction.
Diamètre de 24 mm

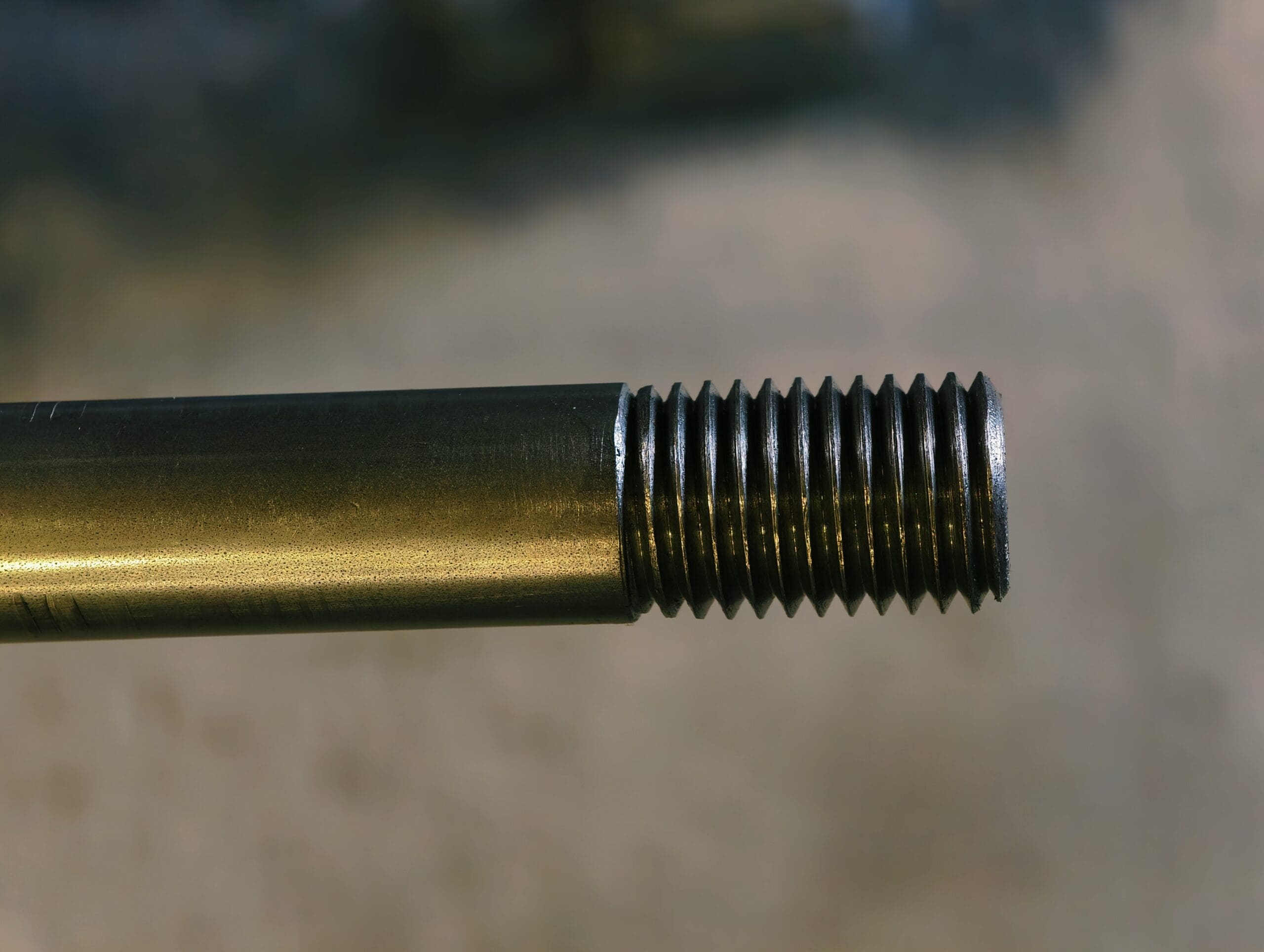

Filetage M24 usiné au tour à métaux dans notre atelier.
Longueur des sections = 1 à 3m
Les manchons de raccordement entre tirants que nous fournissons sont fabriqués en Allemagne par l’entreprise Andreas Maier GMBH spécialiste des systèmes de serrage.
Ces manchons respectent un cahier des charges stricte.
Les écrous M24 maintiennent les croix serrées contre le mur.
Ils se positionnent de part et d’autre du chainage.
Les écrous que nous fournissons sont en acier brut de classe de résistance 10.9
Les tiges filetées sont à placer aux extrémités des tirants
Longueur = 1m
Acier brut de classe de résistance 10.9
Assemblage du tirant métallique
Description détaillée du choix de la longueur et du montage des tirants métalliques sur la page :
Comment monter un tirant métallique de chainage ? – ancres-chainage.fr

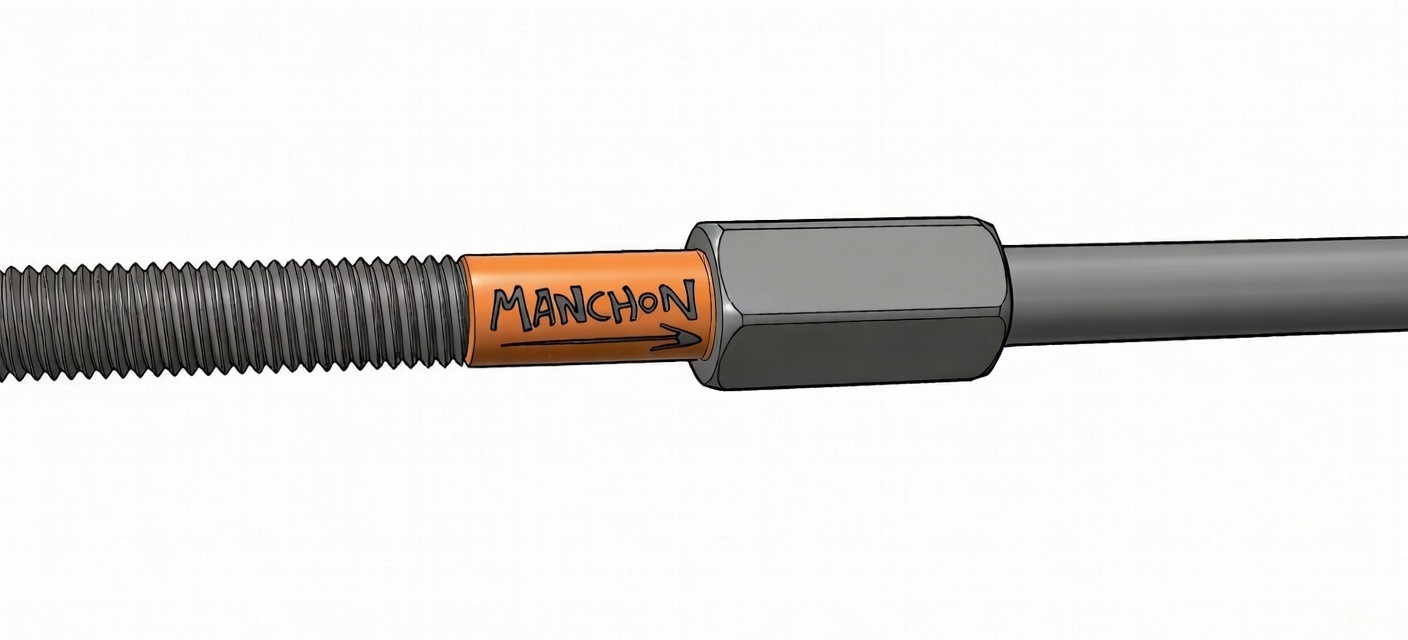

Voici le schéma d’assemblage classique d’un tirant acier de chainage tel que nous le proposons :
Le Tirant métallique de chainage est composé :
- D’un écrou de serrage M24 à chaque extrémité
- D’une croix ou ancre de chainage pour le maintient du mur
- D’une tige fileté M24 à chaque extrémité pour le serrage, la longueur en excédent après serrage pourra être recoupée
- Du nombre de sections de tirants nécessaires pour couvrir la longueur souhaitée
- D’un manchon d’assemblage à chaque jonction tirant-tige filetée ou tirant-tirant
Prix des tirants de chainage
Nos sections de tirant métallique de chainage ne dépassent pas 3,2m de longueur.

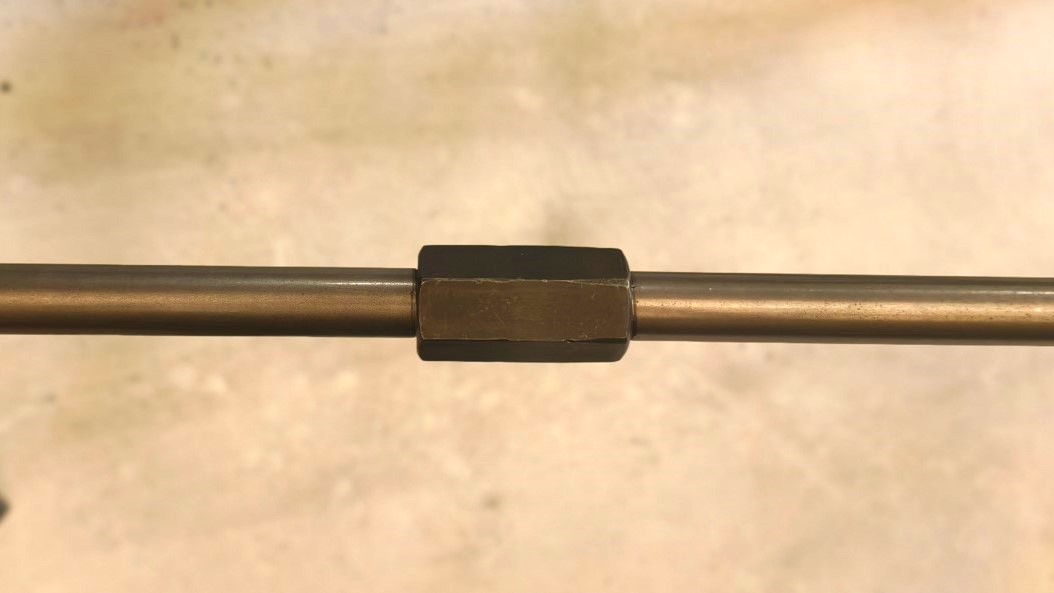

Les sections de tirant s’assemblent pour former des tirants de grande longueur.
Composez votre tirant de chainage de grande longueur avec plusieurs sections de tirant, manchons de raccordement et tiges filetées M24 aux extrémités de vos tirants.
- Longueurs sur mesure possibles sans surcout (prix en fonction de la longueur).
Découvrez nos prix pour les tirants de chainage par tranches de longueur :
Tirant de 1,5m
Acier C35- Acier C35 rond de diamètre 24mm
- Filetage M24 pour manchonnage aux extrémités
Tirant de 2m
Acier C35- Acier C35 rond de diamètre 24mm
- Filetage M24 pour manchonnage aux extrémités
Tirant de 2,5m
Acier C35- Acier C35 rond de diamètre 24mm
- Filetage M24 pour manchonnage aux extrémités
Tirant de 3m
Acier C35- Acier C35 rond de diamètre 24mm
- Filetage M24 pour manchonnage aux extrémités
- Les sections de tirant sont filetées à chaque extrémité pour visser le manchon M24 classe 10 que nous fournissons.
La longueur du filetage correspond à la moitié de la longueur du manchon, ce qui permet un centrage simple et rapide du manchon d’assemblage.
- Pour le serrer les croix et mettre le tirant en tension il convient d’utiliser la tige filetée qui comporte une grande longueur de filetage.
- Si votre mur a une épaisseur supérieure à 1m, n’hésitez pas à nous contacter, nous vous proposeront une solution adaptée.
- Pour une solution personnalisée envoyez un mail (contact@ancres-chainage.fr ) avec le détail de votre demande, longueurs sur mesure possibles. Vous pouvez simplement envoyer la longueur de tirant souhaitée, nous vous proposerons une composition (sections de tirant – manchons – tiges filetées – écrous).
Prix des accessoires de visserie
Découvrez nos prix pour les accessoires de visserie pour vos tirants de chainage
Ecrou M24
Acier brut classe 10.9- L’écrou permet le serrage des croix de chainage avec le tirant métallique
- Clé de 36 pour le serrage
- Acier brut de classe 10 – filetage M24
Tige filetée M24
Acier brut classe 10.9- Longueur 1m
- A placer aux extrémités des tirants pour réaliser le serrage.
- L’excédent de longueur pourra être coupé après serrage des écrous
- Acier brut de classe 10 – filetage M24
Manchon d'assemblage
Acier brut classe 10- Permet la jonction tirant-tirant ou tirant-tige filetée M24
- Acier brut de classe 10 – filetage M24
- A partir de 5 unités = 17,5 € / unité
- A partir de 10 unités = 16,2 € / unité
Si vous le souhaitez, vous pouvez simplement nous envoyer par mail la longueur totale du tirant, nous vous proposons la composition du tirant (sections de tirant – manchons d’assemblage – tiges filetées – écrous)
Prix de la peinture
La peinture est appliquée sur le tirant hors filetage.
Peinture anticorrosion
Peinture professionnelle- RAL 9005 Noir
- Autres couleurs possibles sur demande
- Prix dégréssif sur les grandes longueurs, sur devis
Commandez votre solution de chainage sur mesure
Découvrez nos croix forgées et ancres de chainage >>>
Quel est le rôle des tirants dans la construction ?
Les tirants de chainage sont des composants structuraux utilisés dans la construction, leur role est de renforcer la stabilité et la durabilité des bâtiments.
Les tirants répartissant les charges sur les murs, ce qui est essentiel pour maintenir l’intégrité structurelle face aux forces externes telles que le vent, les séismes, les mouvements de retrait – gonflement du sol, mais aussi face aux forces internes au batiment comme la poussée de la charpente, l’équilibrage des forces dans la structure et le travail des murs dans le temps.
En empêchant la déformation et l’inclinaison des murs, les tirants de chainage contribuent à minimiser le risque de fissures et de dommages qui pourraient compromettre la sécurité des occupants et nécessiter des travaux plus lourds.
L’installation correcte des tirants par des professionnels qualifiés est indispensable pour garantir l’efficacité de ces éléments et la pérennité des structures qu’ils soutiennent.
Comment choisir le bon tirant métallique pour votre projet ?
Le choix d’un tirant de chainage adapté à votre projet est crucial pour garantir la sécurité et la durabilité de l’édifice.
Voici les critères à prendre en compte pour le choix d’un tirant de chainage :
Charge supportée et implantation des tirants
Il est parfois préférable d’utiliser plusieurs tirants pour répartir l’effort et les « points durs » sur la structure.
Il est fortement conseillé de se tourner vers un professionnel pour établir une étude du chantier à réaliser.
Pour cela, un bureau d’étude en bâtiment sera le plus apte à déterminer :
– Le nombre de tirants nécessaires
– Le dimensionnement des tirants
– La position des tirants dans la structure.
Un bon maçon pourra également vous aider, en tant qu’expert des structures murales. Le maçon est le professionnel habilité à effectuer la pose du tirant.
La position du ou des tirants dans la structure est un paramètre primordial.
C’est la position des tirants qui déterminera la réussite du chantier, et l’efficacité de répartition des charges dans la structure.
Qualité de l’acier des tirant
Concernant la corrosion, si le tirant en acier est installé dans un milieu particulièrement humide il convient d’y appliquer un traitement anticorrosion. Dans la majorité des cas le tirant est isolé des intempéries car situé à l’intérieur d’un bâtiment sain.
Chez ancres-chainage.fr les tirants proposés sont usinés dans de l’acier C35 ayant des propriétés mécaniques supérieures à celles de l’acier de construction courant (S235).
Qualité de la visserie du tirant
Le tirant est comme une chaine : un seul maillon faible compromet la résistance de la chaine toute entière. La résistance de la chaine est limitée par la résistance de son maillon le plus faible.
Il est donc très important de choisir une visserie proposant un cahier des charges élevé.
La visserie du tirant est souvent constituée par :
– Les écrous de serrage des croix, aux deux extrémités du tirant.
– Les tiges filetées situées aux extrémités du tirant, sur lesquelles seront serrés les écrous avec les croix.
– Les manchons qui permettent l’assemblage des sections de tirant afin de constituer la longueur totale.
⚠️ Il est fortement déconseillé d’utiliser des tendeurs pour assembler les sections de tirant ; ces éléments ne sont pas faits pour recevoir de fortes charges (moins de 3tonnes pour des tirants ø24mm) et constitueraient un maillon faible dans la chaine du tirant.
Chez ancres-chainage.fr, nous proposons uniquement des éléments de visserie en classe 10 de résistance. Cela correspond à un standard de résistance élevé.

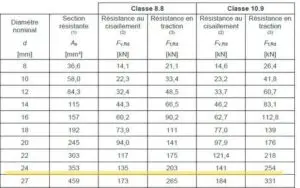

Pour un diamètre de 24mm la résistance en traction d’un boulon en classe 10 est de plus de 25 tonnes.
Simplicité de mise en œuvre du tirant
La facilité d’installation est un paramètre important à évaluer. C’est la technique avec laquelle le tirant est assemblé.
La technique la plus pratique et rapide à assembler est le tirant qui se monte par manchons à visser, mais il est indispensable que les manchons soient de bonne qualité :
Plusieurs sections de tirant composent la longueur totale, les sections sont reliées entre elles par des manchons qui se vissent grâce à un filetage correspondant à celui de la section de tirant.
⚠️ Chez ancres-chainage.fr nous déconseillons les tirants dont les sections sont soudées entre elles pour l’assemblage. De manière générale nous déconseillons toute soudure sur les tirants métalliques (tiges filetées soudées par exemple).
La soudure produit une zone où les propriétés de l’acier sont affectées, cela peut créer des fissurations qui peuvent entrainer la rupture. De plus le montage du tirant est souvent plus compliqué lorsqu’il y a recours à la soudure.
Chez ancres-chainage.fr le filetage est usiné dans le tirant avec un tour à métaux pour une résistance mécanique maximum et une finition impeccable. La longueur de filetage des sections de tirant correspond à la moitié de la longueur des manchons d’assemblage, ce qui permet le centrage automatique des manchons : Les manchons se vissent jusqu’à la butée du filetage sur les sections de tirants pour un centrage simple et rapide.
Comment les tirants de chainage sont ils installés et entretenus?
Comme évoqué plus haut, le montage du tirant peut impliquer l’utilisation de manchons de raccordement pour les grandes longueurs.
Un mortier de scellement riche en ciment peut être injecté dans le trou pour éviter l’infiltration d’eau dans le mur (et renforcer la prise du tirant dans le mur). Du mortier peut également être appliqué sous la croix pour garantir une surface de contact maximale de la croix sur le mur, en particulier si le mur n’est pas parfaitement plat.
Le tirant doit être ajusté à la tension requise en effectuant le serrage des écrous situés aux extrémités du tirant, au niveau des croix ou clés de tirant.
Une fois installés, les tirants doivent être régulièrement inspectés pour détecter toute corrosion excessive ou usure, et un traitement anti-corrosion peut être appliqué pour prolonger leur durée de vie.
Quels sont les avantages d'utiliser des tirants de chainage pour votre mur ?
L’utilisation de tirants métalliques dans les murs offre une multitude d’avantages.
Ces composants, essentiels à la stabilité structurelle, garantissent une résistance et une durabilité accrues des constructions.
Les tirants sont une technique incontournable, fiable et éprouvée à travers des siècles de constructions.
Les tirants métalliques sont appréciés pour leur facilité d’installation et de maintenance, ce qui réduit les coûts à long terme et accélère le processus de construction.
D’un point de vue économique, l’utilisation des tirants offre de nombreux avantages :
- Le faible cout des tirants métalliques à l’achat au vu du travail qu’ils accomplissent est un atout majeur.
- Le faible cout de la pose qui est en général assez simple, au vu de l’efficacité du résultat sur le maintient d’un mur.
- L’économie de chantiers de restauration beaucoup plus onéreux dans le cas d’une structure qui n’aurait pas été renforcée. En effet si les murs bougent et se fissurent de manière importante il deviendra impératif d’entreprendre des travaux plus lourds que la pose de tirants.
- Maintenir et restaurer des murs à faible cout contribue à une construction plus durable, alignée sur les principes de développement durable.
Il est néanmoins important de s’assurer que la pose de tirants est la solution pertinente dans chaque situation particulière. Il existe évidemment des situations où le tirant n’est pas la solution adaptée.
Les tirants métalliques se révèlent être un choix stratégique fiable lorsqu’ils sont nécessaires dans des chantiers de construction ou de rénovation visant l’efficacité et la pérennité.
Demandez un devis
Pour toute demande de devis, merci d’envoyer un mail à l’adresse :
Réponse rapide
- Veuillez préciser le nombre de croix, ainsi que les modèles que vous souhaitez.
- Pour des platines ou croix sur mesure vous pouvez joindre des précisions en pièce jointe.
- Merci d’indiquer les longueurs de tirants que vous souhaitez.
- Le code postal de livraison est nécessaire pour connaitre les frais de ports.
