Croix et ancres de chainage
Consultez sur cette page nos prix pour croix de chainage et clé de tirant.
Nous proposons également ici des plaques de fixation pour les tirants métalliques.
Vente de croix et ancres de chainage, clés de tirant, croix de Saint André…
Fabrication en acier dans notre atelier de ferronnerie.
- Si sous souhaitez un modèle que nous proposons avec des dimensions différentes, n’hésitez pas à nous envoyer votre demande
- Si vous souhaitez un modèle différent de ce que nous proposons, vous pouvez nous envoyer une photo ou un dessin, nous étudierons la faisabilité de chaque demande sur mesure.
Livraison dans toute la France.
Clés de tirant – Formes diverses
Efficace – Simple – Robuste :
Dans cette section se trouvent des croix de chainage, croix de Saint André et ancres de façade de formes diverses.
Les plus simples ont les branches soudées, d’autres modèles sont entièrement forgées.
Toutes ces croix de chainage sont robustes, fabriquées avec de l’acier de forte épaisseur pour garantir une efficacité optimale.
Possibilité de dimensions sur mesure, épaisseur supplémentaire pour tous les modèles de croix présentés dans cette section.
Réalisation possible de clés de tirant sur mesure sur présentation d’un dessin.
Tarifs des croix :

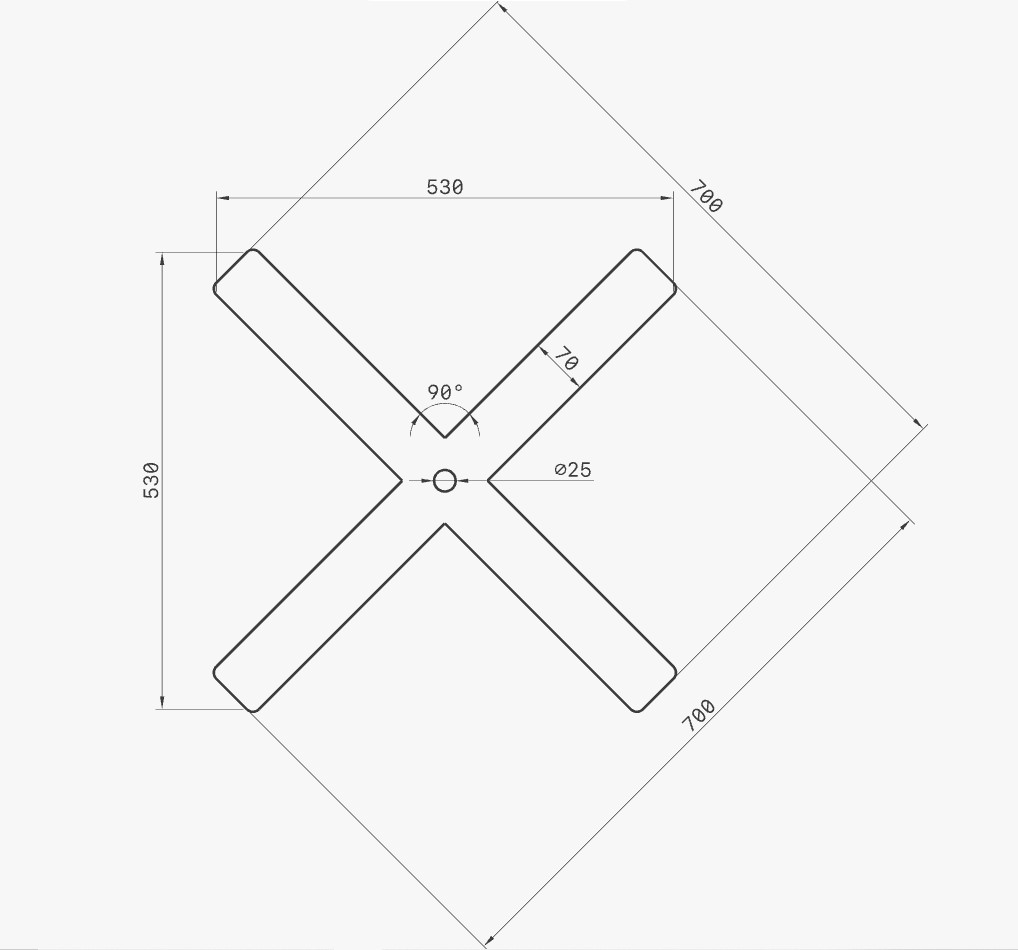

Croix soudée n°1 - 70 x 70 cm
Extrémités simples- Croix de Saint André simple et robuste
- Dimensions : 70 x 70 cm – rentre en diagonale dans un carré d’environ 53 x 53 cm – voir plan ci-joint
- Épaisseur de 12mm (possible 15 ou 20 mm sur demande)
- Branches assemblées par soudage avec métal d’apport HLE (résistance supérieure) et chanfreins profonds, suivant la procédure de soudure à multiple passes
- Trou central ø25mm pour passage de tirant
- OPTION : Extrémités forgées en queue de poisson ou extrémité ouvertes forgées (+42€)
- OPTION : Épaisseur de 15mm (+14€)

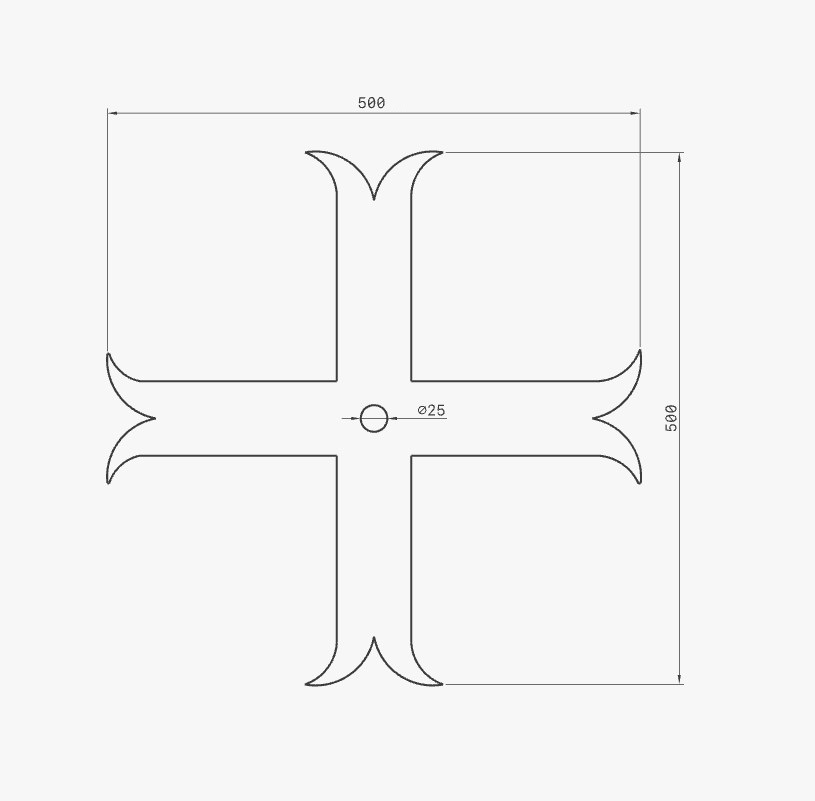

Croix soudée n°2 - 50 x 50 cm
Extrémités simples- Croix de Saint André simple et robuste
- Dimensions : 50 x 50 cm – rentre en diagonale dans un carré d’environ 39 x 39 cm – voir plan ci-joint
- Épaisseur de 12mm (possible 15 ou 20 mm sur demande)
- Branches assemblées par soudage avec métal d’apport HLE (résistance supérieure) et chanfreins profonds, suivant la procédure de soudure à multiple passes
- Trou central ø25mm pour passage de tirant de chainage
- OPTION : extrémités forgées en queue de poisson ou extrémité ouvertes forgées (+42€)
- OPTION : épaisseur de 15mm (+14€)

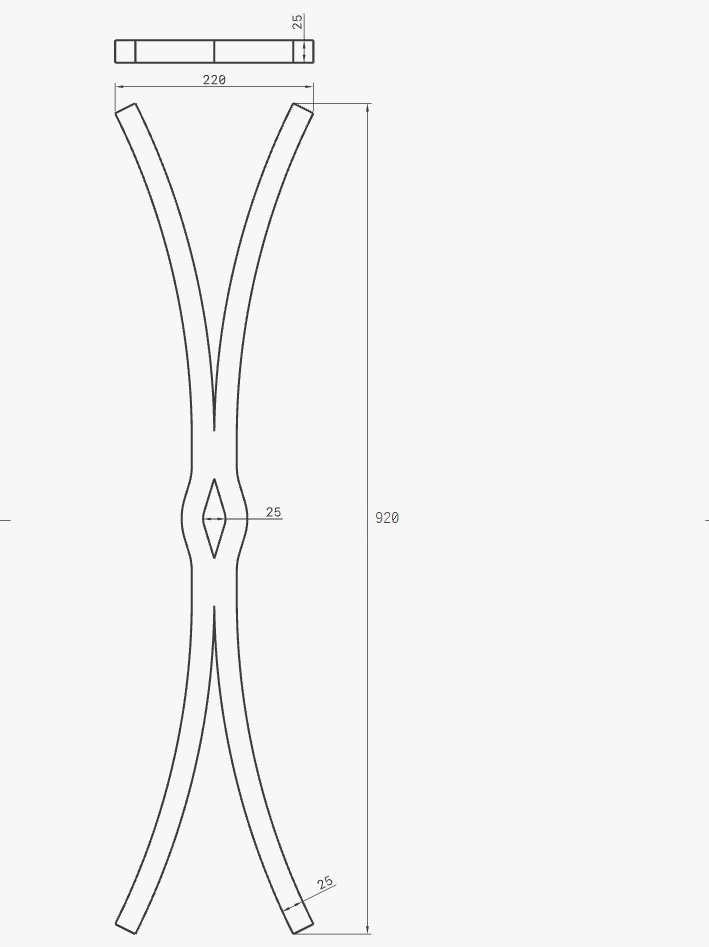

Clé en I n°1 - 82 x 32 cm
acier forgé- Clé de tirant pour tirant métallique ø24mm
- Dimensions environ 82 x 32 cm
- Forgée à la main
- Passage de tirant de 25mm
- Epaisseur de 12mm
- Option : Épaisseur de 15mm (+14€)

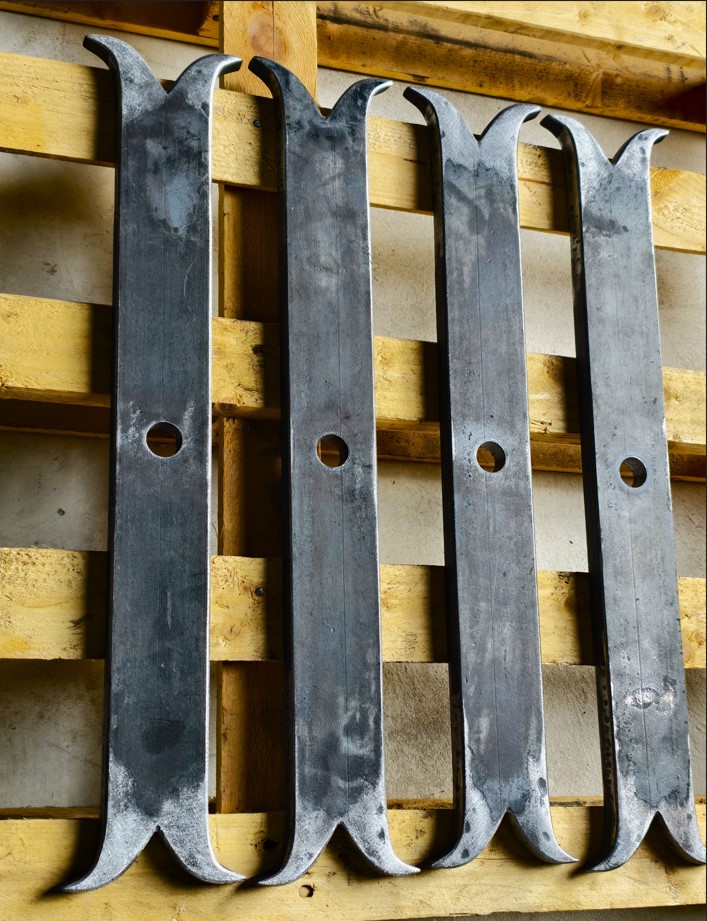

Clé en I n°2 - 70 cm
acier forgé- Clé de tirant pour tirant métallique ø24mm
- Longueur environ 70cm – profilé acier 50x15mm
- Épaisseur de 15mm
- Trou renflé effectué à chaud à la forge pour passage du tirant
- Extrémités ouvertes
- Forgée à la main
- Option : Épaisseur de 20mm (+14€)
Clé en I n°3 - 84 cm
acier forgé- Clé pour tirant métallique ø24mm
- Longueur environ 84cm
- Épaisseur de 15mm
- Extrémités ouvertes – forgées à la main
- Option : Épaisseur de 20mm (+14€)

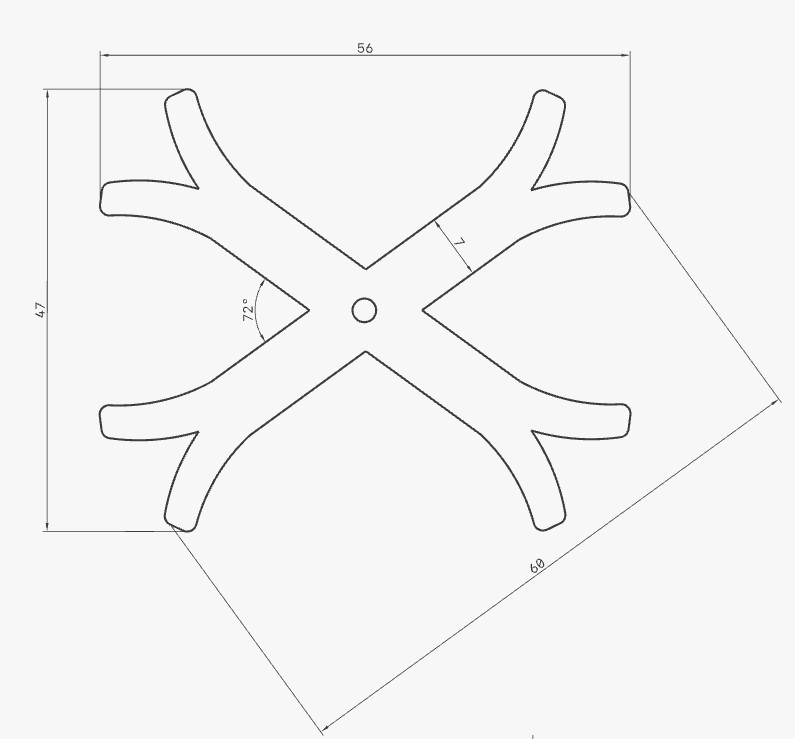

Croix de Saint André n°1 - 75 x 60 cm
acier forgé- Croix de Saint André n°1 – dimensions environ 75 x 60 cm
- Les branches ont un angle de 72° environ et non pas 90°
- Extrémités forgées à la main
- Passage de tirant de 25mm
- Épaisseur de 12mm
- Soudage des branches avec métal d’apport HLE (résistance supérieure) et chanfreins 100% de pénétration
Clé en IC - 80 x 20 cm
acier forgé- Clé de tirant en IC – dimensions environ 80 x 20 cm
- Forgée à la main
- Passage de tirant de 25mm
- Épaisseur de 12mm – Possible en 15mm sur demande (+14€)
- Ces ancres de façade sont souvent positionnées sur la partie du dessous de toit. Positionnés à la verticale ces croix peuvent se placer sur les cotés des murs.
Croix à soyage
Le soyage est une technique de ferronnerie qui permet un assemblage des deux branches de la croix de chainage par chevauchement, avec l’écrou du tirant au centre.
La partie de la croix qui possède le soyage chevauche la partie plate tout simplement.
Ainsi, il n’y a pas de soudure ni de point de faiblesse :
Cette technique d’assemblage convient parfaitement pour les croix de chainage et clés de tirant :
Le soyage garanti une solidité à toute épreuve, et une plus grande facilité de manutention et d’installation.
Dans notre atelier, le soyage est forgé à chaud : la fibre de l’acier conserve toute son intégrité.
Tarifs des croix à soyage
Croix à Soyage n°1 - 70 x 70 cm
Extrémités en queue de poisson- Croix à soyage de dimensions 70 x 70 cm environ
- Acier de 12 mm d’épaisseur
- Extrémités des branches forgées en queue de poisson
- Croix à soyage : les deux branches de la croix s’assemblent au moment de la pose avec le tirant. La partie qui possède le soyage chevauche la partie plate.
Croix à Soyage n°2 - 70 x 70 cm
Extrémités ouvertes forgées- Croix à soyage de dimensions 70 x 70 cm environ
- Dimensions sur mesure possibles (même prix que les extrémités forgées en queue de poisson)
- Acier de 12 mm d’épaisseur
- Extrémités des branches ouvertes, forgées à la main
- Croix à soyage : les deux branches de la croix s’assemblent au moment de la pose avec le tirant. La partie qui possède le soyage chevauche la partie plate.
Croix à Soyage n°3 - 50 x 50 cm
Extrémités en queue de poisson- Croix à soyage de dimensions 50 x 50 cm environ
- Acier de 12 mm d’épaisseur
- Extrémités des branches forgées en queue de poisson
- Croix à soyage : les deux branches de la croix s’assemblent au moment de la pose avec le tirant. La partie qui possède le soyage chevauche la partie plate.
Croix à Soyage n°4 - 70 x 50 cm
Extrémités en queue de poisson- Croix à soyage à branches inégales. Conviendront pour certaines dispositions qui ne permettent pas de placer des croix à branches égales. Des dimensions sur mesure sont possibles sur demande.
- Acier de 12mm d’épaisseur
- Croix à soyage : les deux branches de la croix s’assemblent au moment de la pose avec le tirant. La partie qui possède le soyage chevauche la partie plate.
Croix à Soyage n°5 - 70 x 70 cm
Extrémités simples- Croix à soyage de dimensions 70 x 70 cm
- Acier de 12mm d’épaisseur
- Extrémités des branches simples, les bouts sont arrondis
- Croix à soyage : les deux branches de la croix s’assemblent au moment de la pose avec le tirant. La partie qui possède le soyage chevauche la partie plate.
Croix à Soyage n°6 - 50 x 50 cm
Extrémités simples- Croix à soyage de dimensions 50 x 50 cm
- Acier de 12mm d’épaisseur
- Extrémités des branches simples, les bouts sont arrondis
- Croix à soyage : les deux branches de la croix s’assemblent au moment de la pose avec le tirant. La partie qui possède le soyage chevauche la partie plate.
Plaques et fixations de tirants de chaînage
Dans certaines situations, il est possible d’utiliser une plaque ou une fixation latérale pour maintenir le tirant de chainage en place. La plaque agit comme une fixation solide. Grâce à l’utilisation de la solution adaptée votre ensemble croix et tirant de chainage sera plus efficace. Chez ancres-chainage.fr, nous vous proposons une gamme de plaques de fixation de qualité, spécialement conçues pour maintenir vos tirants de chainage en toute sécurité.
Nous pouvons fabriquer tout type de plaques, platines, dispositif de fixation sur mesure avec des soudures HLE de haute qualité, dimensions et perçages à la demande du client.
Tarifs des fixations murales
Fixation murale latérale
20 x 20 cm- Dimensions de la plaque = 20 x 20 cm (également possible en 30 x 30 cm)
- 4 trous de 16mm pour tiges filetées de 14mm (autres dimensions sur mesure)
- Trou central de 25mm pour tirant de 24mm
- Soudures avec métal d’apport à haute limite de résistance
Plaque carrée
20 x 20 cm- Plaque carrée pour ancrage mural en acier de dimensions 20 x 20 cm
- Trou central de 25mm pour le tirant métallique de chainage
- Angles arrondis
Plaque carrée
30 x 30 cm- Plaque carrée pour ancrage mural en acier de dimensions 30 x 30 cm
- Épaisseur de 10mm – poids 7kg
- Trou central de 25mm pour le tirant métallique de chainage
- Angles arrondis
- OPTION : Épaisseur de 15mm (+9€)
Ancre soudée
30 x 30 cm- Ancre murale renforcée
- Résistance extreme
- Trou central de 25mm pour le tirant métallique de chainage
- Soudage par acier à haute limite élastique
Plat ancrage latéral
50 x 7 cm- Ce type d’ancrage permet de fixer le tirant métallique latéralement à un poteau.
- Il comporte 2 trous pour la fixation du plat d’ancrage dans la maçonnerie, et un trou de 25mm pour passer le tirant métallique de chainage.
- Dimensions sur mesure possibles
Platines ancrage sur mesure
acier- Fabrication sur mesure de platines d’ancrage
- Epaisseur 10mm, 12mm, 15mm
- Toutes dimensions possibles, chaudronnerie et soudage HLE possible pour pièces complexes
- Perçages au ø demandé selon le plan de fabrication fournit
Croix style industriel
Découvrez notre gamme de croix de chainage style industriel développée et fabriquée exclusivement chez ancres-chainage.fr .
- Croix de chainage résistantes avec une épaisseur d’acier de 24mm
- Assemblage des deux parties de la croix par la technique du mi-fer. Sans soudure et maintenues grâce au tirant.
Les croix sont ainsi démontables, plus pratiques pour le transport et l’installation. - L’assemblage mi-fer permet une pression optimale du tirant sur la croix de Saint André
- Clés de tirant au design unique et finitions soignées
Croix INDUS n°1
70 x 70 cm- Croix de chainage style industriel de dimensions 70 x 70 cm
- S’inscrit dans un carré d’environ 52cm de coté
- 24 mm d’épaisseur d’acier – poids environ 18kg
- Assemblage mi-fer
- Perçage central ø25mm pour passage du tirant
Croix INDUS n°2
50 x 50 cm- Croix de chainage style industriel de dimensions 50 x 50 cm
- S’inscrit dans un carré d’environ 38cm de coté
- 24 mm d’épaisseur d’acier – poids environ 12,5 kg
- Assemblage mi-fer
- Perçage central ø25mm pour passage du tirant

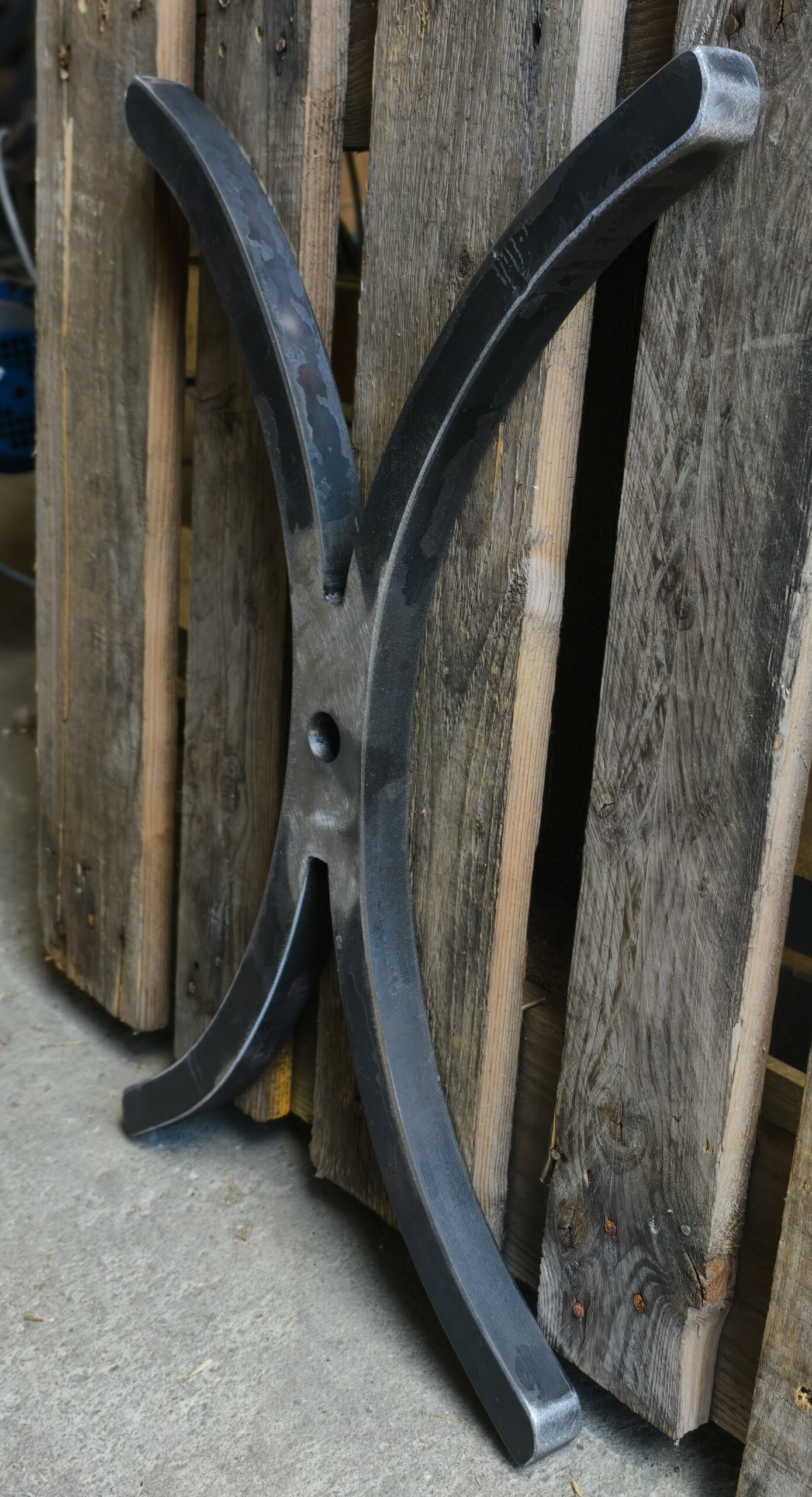

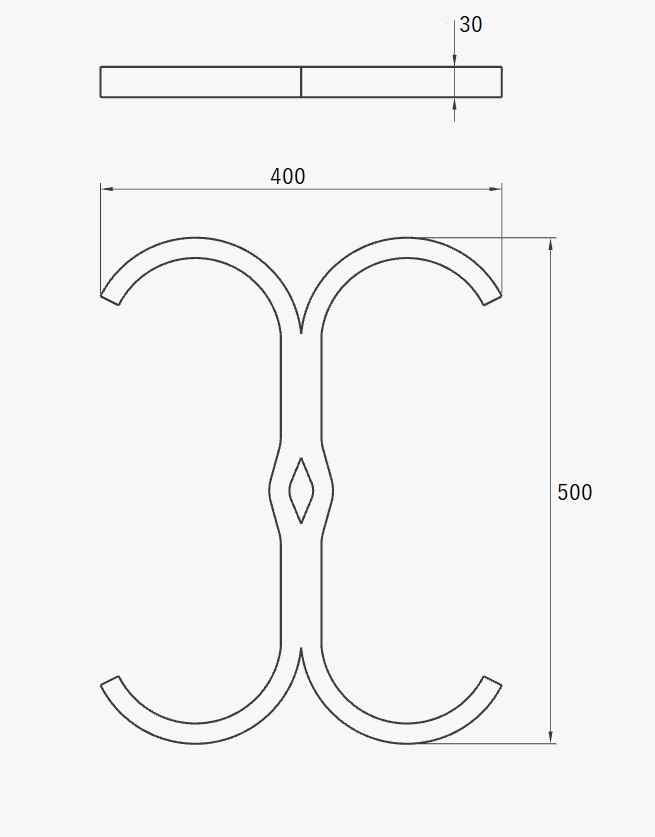

Croix de chainage en X
Une structure solide :
Construite en acier de section 30x20mm forgé à la main pour une résistance maximale, les deux parties de la croix sont soudées avec de l’acier d’apport à haute limite élastique et des chanfreins profonds.
Ces techniques de fabrication en font un modèle de croix de chainage ou clé de tirant très robuste.
Nombre d’Or :
Les modèles de croix en forme de X que nous vous proposons sont dimensionnées aux proportions du nombre d’or et s’intègrent dans un rectangle d’or.
Tarifs des croix en X
Croix en X n°1 - 100 x 62 cm
acier forgé- Croix de chainage en X construite en acier de section lourde 30x20mm
- Dimensions environ 100 x 62 cm
- Forgée à la main
- Passage de tirant de 25mm environ
- Ce modèle est fourni avec rondelles pour le tirant
- Soudage des deux moitiés de la croix avec acier d’apport HLE (résistance supérieure) et chanfreins profonds
Croix en X n°2 - 80 x 50 cm
acier forgé- Croix de chainage en X construite en acier de section lourde 30x20mm
- Dimensions environ 80 x 50 cm
- Forgée à la main
- Passage de tirant de 25mm environ
- Ce modèle est fourni avec rondelles pour le tirant
- Soudage des deux moitiés de la croix avec acier d’apport HLE
Croix en X n°3 - 60 x 37 cm
acier forgé- Croix de chainage en X construite en acier de section lourde 30x30mm – poids environ 9,7kg
- Dimensions environ 60 x 37 cm
- Forgée à la main
- Passage de tirant percé de 25mm
- Soudage des deux moitiés de la croix avec acier d’apport HLE
Ancres en T et en S
Ces modèles de clés de tirant présentent des formes traditionnelles issues du patrimoine
Assemblage par soudure avec acier d’apport à haute limite de résistance, chanfreins profonds.
Les dessins sont travaillés pour intégrer les formes dans un rectangle d’or
Il est possible d’adapter les dimensions à votre projet sur mesure, n’hésitez pas à nous consulter.
Tarifs des ancres murales en T et S :

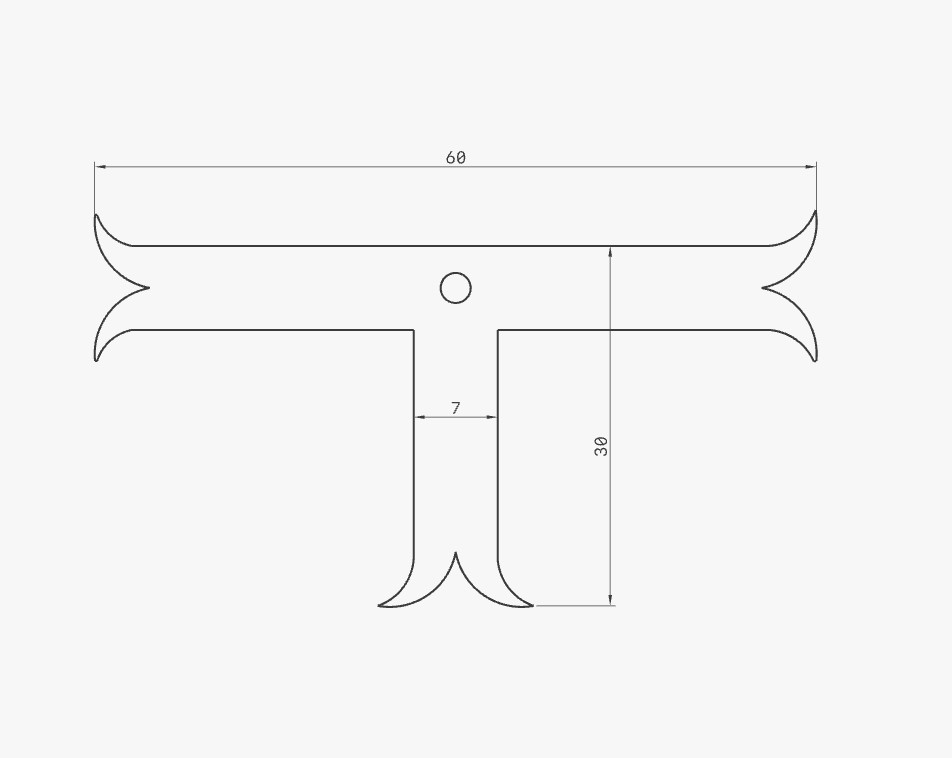

Ancre en T - 80 x 50 cm
acier forgé- Structure très solide en acier de forte épaisseur. Poids environ 12kg d’acier
- Forgé à la main, dimensions d’environ 80 x 50 cm
- Passage pour tirant de chainage de 24mm
- Chanfreins arrondis aux extrémités
- Modèle fourni avec rondelle pour le tirant
- Soudage des deux moitiés de la croix avec acier d’apport HLE (résistance supérieure)
Ancre en S - 85 x 50 cm
acier forgé- Diagonale environ 97 cm
- Ancre de chainage forgée à la main
- Poids environ 8kg d’acier
- Passage pour tirant de chainage de 24mm
- Ce modèle est fourni avec rondelle pour le tirant
- Soudage des deux moitiés de la croix avec acier d’apport HLE (résistance supérieure)

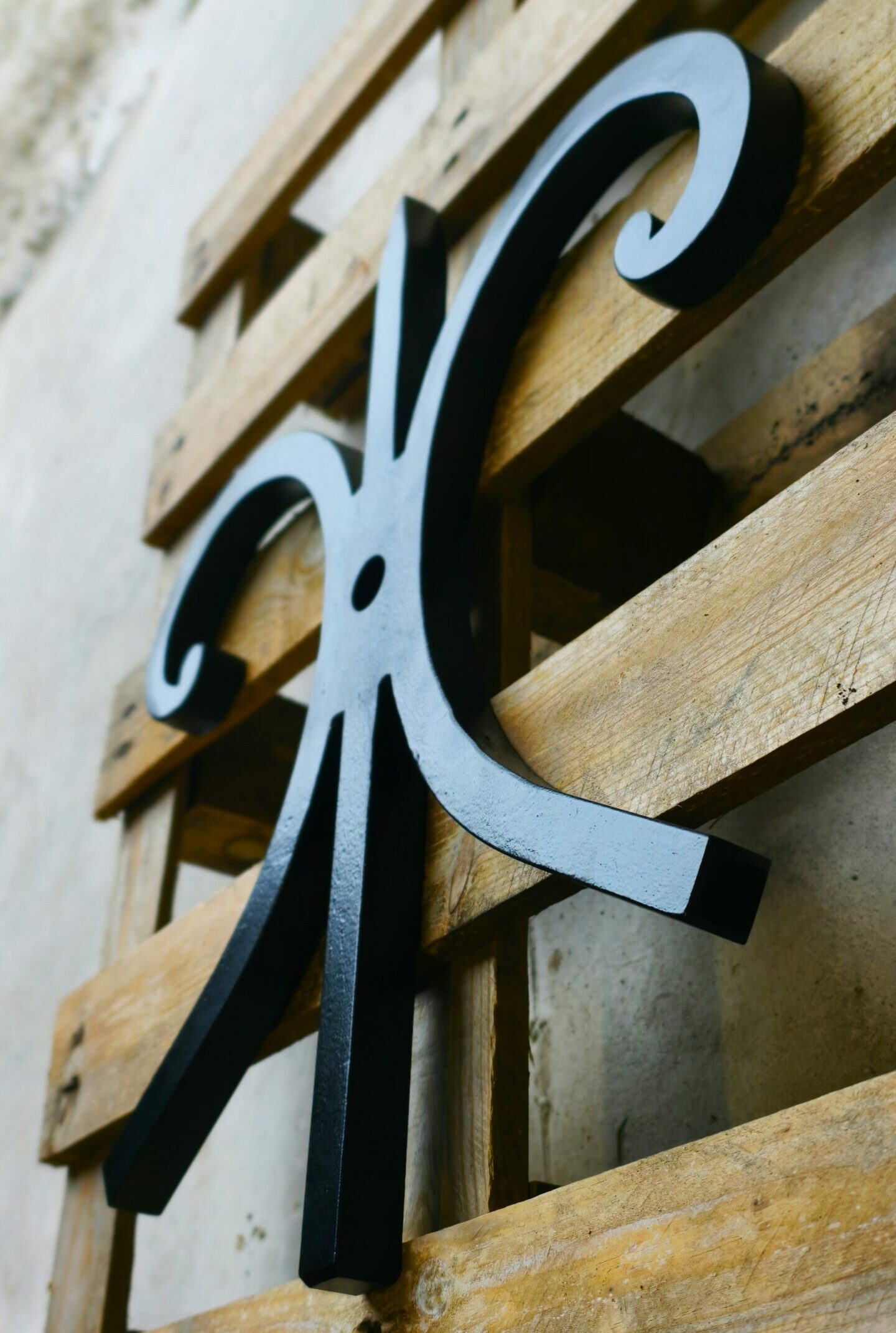

Ancres décoratives ornées
Ferronnerie traditionnelle : Les croix de chainage sont forgées à la main dans notre atelier, pour un produit de haute qualité.
Assemblage par soudure avec acier d’apport à haute limite de résistance, chanfreins profonds.
Les formes des ancres sont issues des dessins anciens et traditionnels du patrimoine.
Possibilité de réaliser des modèles forgés sur mesure si vous nous envoyez une photo de la clé de tirant et les dimensions voulues.
Dans le cadre de reproduction de croix anciennes forgées, restauration de bâtiments du patrimoine, ou projet particulier.
Ancre décorative n°1 - 52cm
acier forgé- Forgée à la main à partir d’acier carré de 25x25mm
- Passage de tirant de 25mm, bague décorative
- Ornements, noyaux sur les volutes, lys et fer de lance
Ancre décorative n°1 bis - 52cm
acier forgé- Semblable à l’ancre décorative n°1 sans ornements
- Forgée à la main à partir d’acier carré de 25x25mm
- Passage pour tirant métallique ø24mm
- Epaisseur 25mm
- Noyaux sur les volutes
Ancre décorative n°2 - 60 x 44cm
acier forgé- Environ 60 x 44 cm
- Forgée à la main à partir d’acier carré de 25x25mm
- Passage pour tirant métallique de ø24mm
- Epaisseur 25mm
- Ornements, fers de lance
Ancre décorative n°3 - 60 x 30cm
acier forgé- Environ 60 x 30 cm
- Forgée à la main à partir d’acier de profil 30 x 15 mm
- Passage pour tirant de ø24mm
- Epaisseur 30 mm d’acier
- Soudures HLE avec chanfreins profonds entre les deux moitiés de la croix
Peinture
Pour une plus grande durabilité, pour éviter les coulures de rouille sur la façade, ou simplement pour la couleur, nous vous proposons d’appliquer de la peinture anticorrosion sur vos croix de chainage, clé de tirant et plaques de fixation.
Le thermolaquage classe 2 (25 ans contre la décoloration UV) est également possible sur devis.
Les peintures que nous appliquons sont de qualité professionnelle mais le thermolaquage reste la solution la plus durable.
Il s’agit d’un procédé de peinture industriel, la peinture est cuite sur les pièces dans de grands fours pour un résultat beaucoup plus résistant.
N’hésitez pas à nous demander un devis pour le thermolaquage, le prix peut souvent être du même ordre que la peinture appliquée en atelier, en particulier pour des commandes de plusieurs articles.
Veuillez noter que le thermolaquage peut ajouter du délai à la commande.
Prix de la peinture sur croix
Peinture anticorrosion noir
Peinture professionnelle- RAL 9005 Noir
- Autres couleurs possibles sur demande
Prix thermolaquage sur croix
Thermolaquage
grenaillage + anticorrosion + thermolaquage classe 2- Anticorrosion + thermolaquage classe 2 (25 ans contre la décoloration des UV)
- RAL au choix
- Finition texturée
Prix de la peinture sur tirants
Peinture anticorrosion noir
Peinture professionnelle- RAL 9005 Noir
- Autres couleurs possibles sur demande, prix sur devis
Commandez également vos tirants sur mesure >>>
Livraison de vos croix de chainage et clés de tirant dans toute la France
Grace à notre solution logistique par transporteur, les tarifs sont compétitifs. Nous vous proposons une livraison, avec suivi de commande, dans toute la France métropolitaine.
Vos croix de chainage (clé de tirant, ancres et croix de Saint André) ainsi que la boulonnerie sera expédiée sur palette.
FAQ : A propos des croix de chainage
Qu'est-ce qu'une croix de chainage?
Une croix de chainage, également appelée ancre de chainage, clé de tirant ou croix de Saint André est un élément utilisé dans la construction pour stabiliser ou renforcer la structure d’un mur.
Les clés de tirant sont souvent posées pour limiter la progression des fissures, ou en amont pour en empêcher l’apparition.
Les croix de chainage sont assemblées avec les tirant métallique afin de contrebalancer les forces latérales dans les structures.
C’est le tirant qui exerce la pression sur les murs par l’intermédiaire des croix de Saint-André.
L’ensemble tirant + croix est appelé un chainage.
La surface couverte par les croix de Saint André est la surface d’appui sur le mur, c’est pourquoi on les appelle aussi « ancres de chainage« .

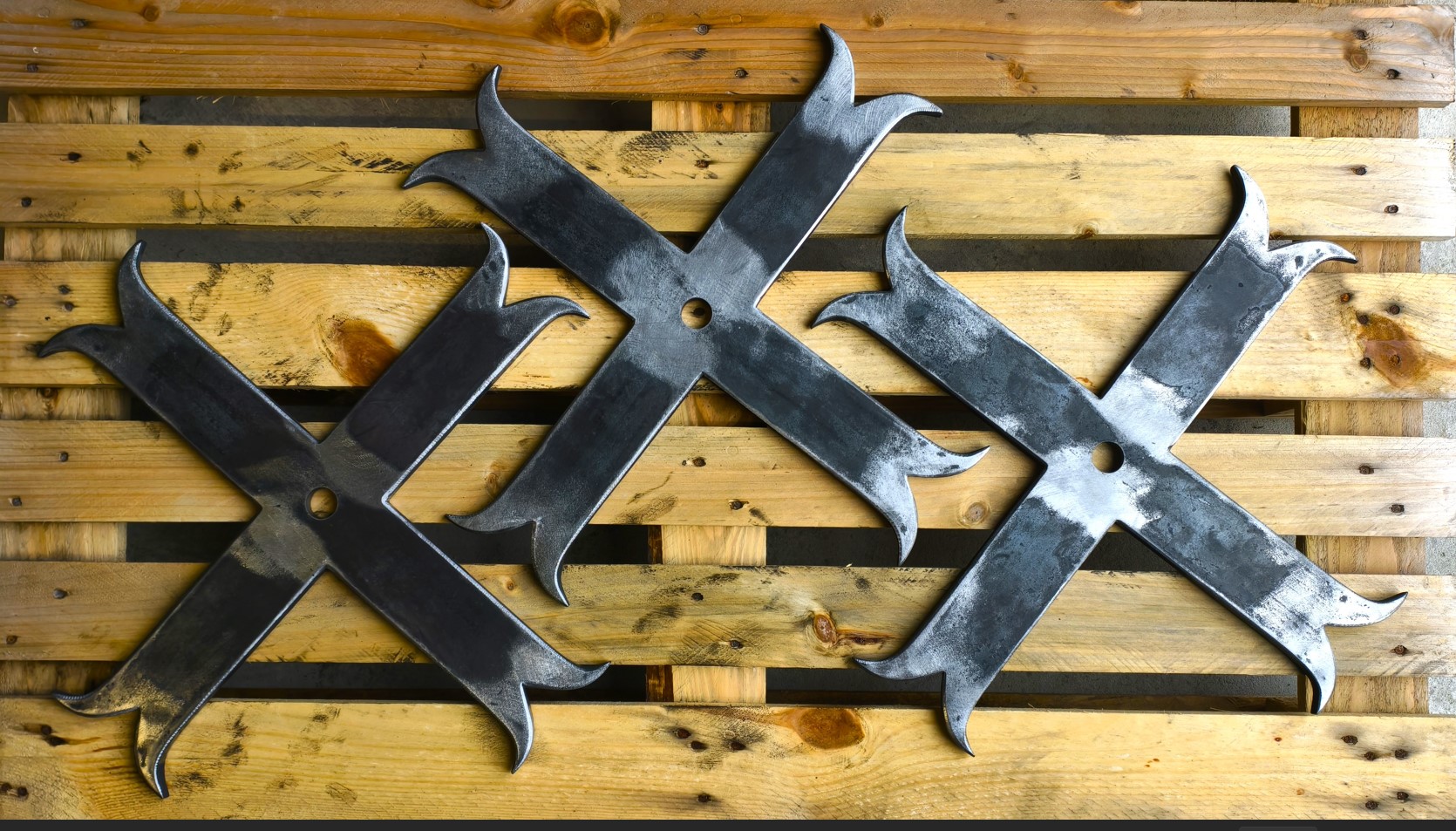

La spécificité d’une croix de Saint-André par rapport aux autres termes (clé de tirant, ancre ou croix de chainage) est due à sa forme en X et son positionnement avec les branches du X en diagonale.
La croix de Saint André est donc positionnée comme la lettre X.
Par ce positionnement l’efficacité maximale est recherchée en terme de poussée sur différentes couches de maçonnerie du mur. Toutefois, la poussée sur les différentes couches de maçonnerie dépends avant tout de la nature du mur et de sa technique de construction.
Positionnée correctement, l’ancre de chainage prévient les déformations, garantissant la durabilité des bâtiments face aux sollicitations extérieures et au travail des forces internes à la structure.
Quelle est l'utilité d'une croix de chainage?
La croix de chainage permet de renforcer la structure des murs, de maintenir la stabilité. Le but de la croix de chainage est d’empêcher les murs de s’écarter et de s’affaisser.
Les croix de chainage sont utilisées pour stopper la progression des fissures dans les murs. C’est souvent une solution pertinente contre le phénomène de fissuration murale.
Les contraintes peuvent être élevées, c’est pourquoi il est important d’utiliser des tirants métalliques et clés de tirant de qualité.
Comment installer une croix de chainage?
Pour installer des croix de chainage,il convient de percer des trous dans les murs pour y passer le tirant métallique.
Le serrage du tirant est effectué en serrant les écrous situés au niveau des croix de chainage.
Ce sont les croix (ancres ou clés de tirant) qui font pression sur le mur. C’est pourquoi il est important de choisir un modèle de croix adaptée et de positionner la croix correctement.
Dans l’article suivant se trouvent des explications plus détaillées sur le montage des tirants métalliques que nous proposons :
Dans quelles situations sont utilisées les clés de tirant ?
Les ancres sont fréquemment utilisées dans un cadre de restauration ou sur des batiments anciens, pour arreter la progression des fissures murales.
Les clés de tirant sont aussi beaucoup utilisées dans la construction pour renforcer les murs de soutennement, l’effort de la charpente, pour solidifier les conduits de cheminées ou les constructions techniques comme des voutes par exemple.
De manière générale, les croix de chainage sont utilisées dans toute situation où les murs peuvent s’écarter.
Quelles sont les différentes formes de croix de chainage?
Les clés de tirant peuvent se présenter sous un nombre de formes variées.
Allant de la simple plaque en acier carré ou rectangulaire, à des formes ornementales plus complexes. Les croix de chainage sont alors de véritables ouvrages d’art qui donnent une identité à l’aspect de la façade.
La surface couverte par la clé de tirant est importante car elle détermine la poussée qui intervient sur le mur lorsque les tirants sont tendus.

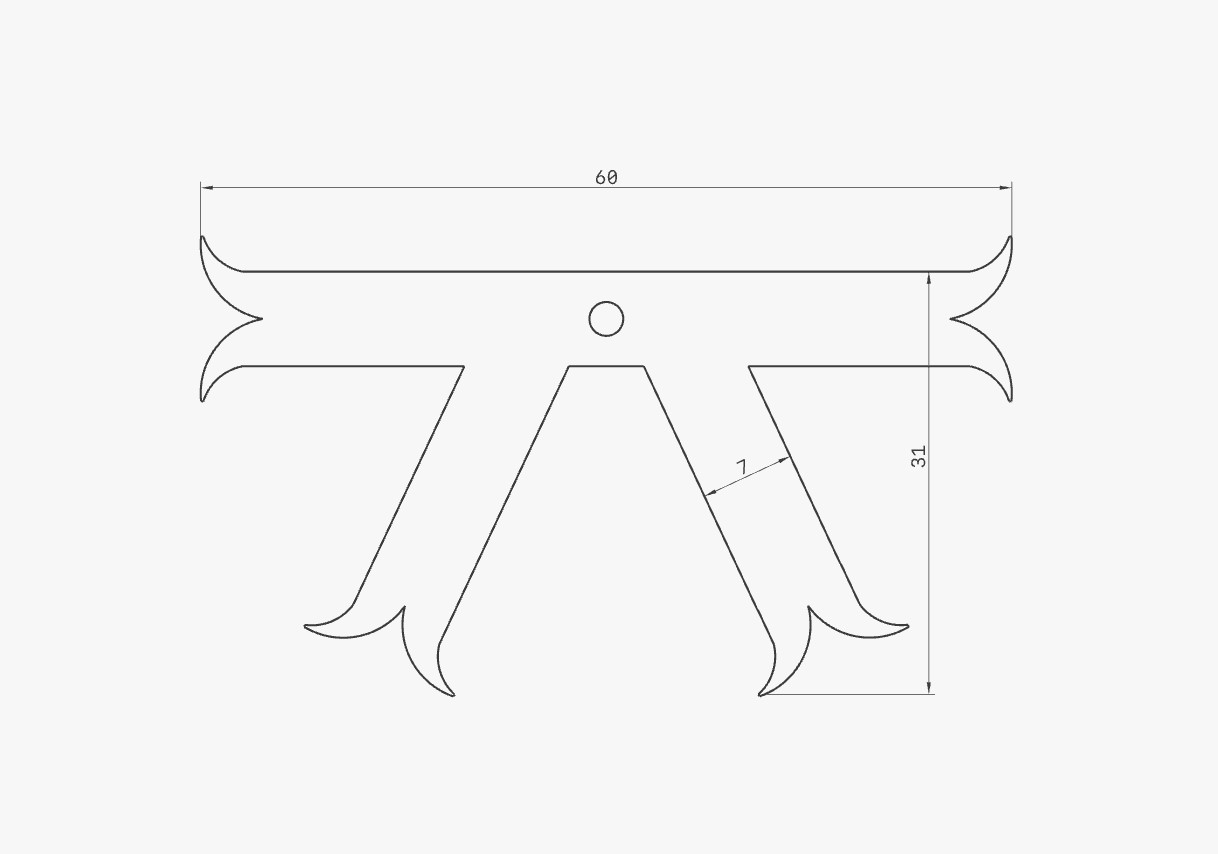

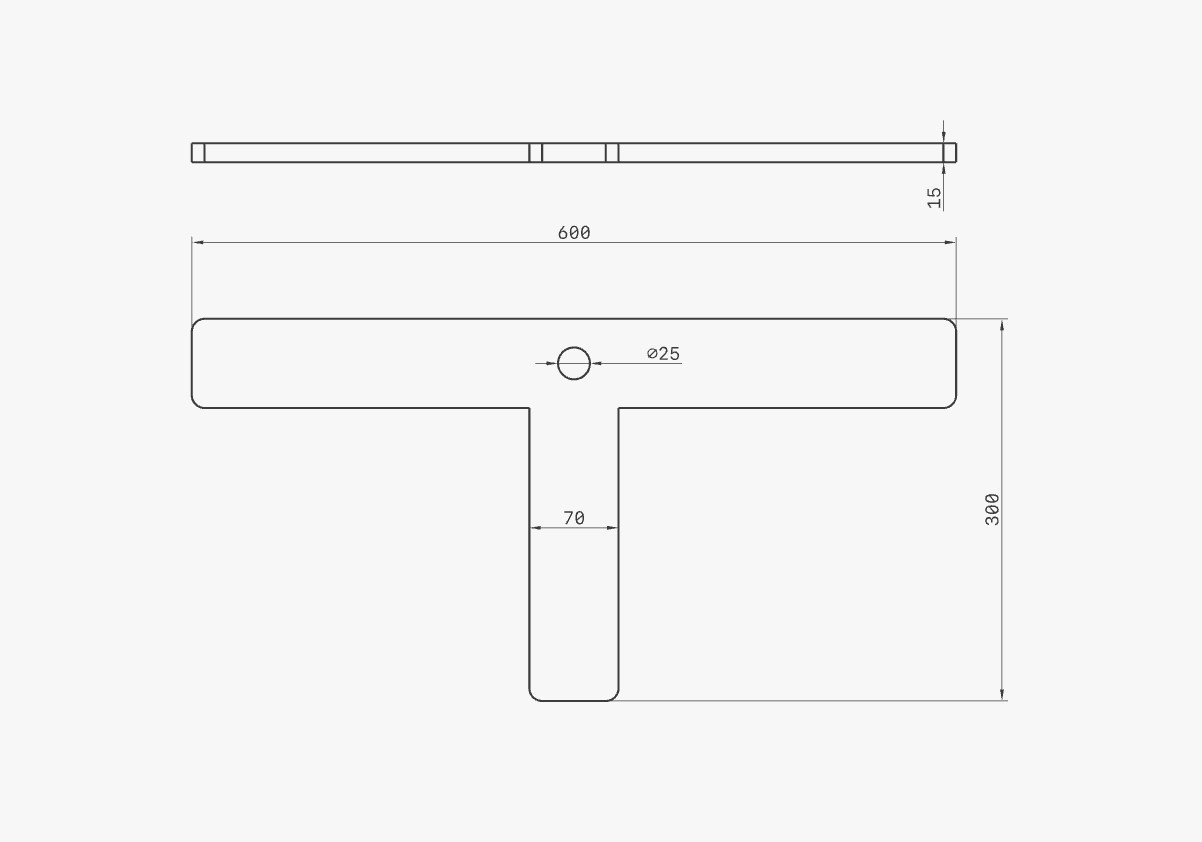

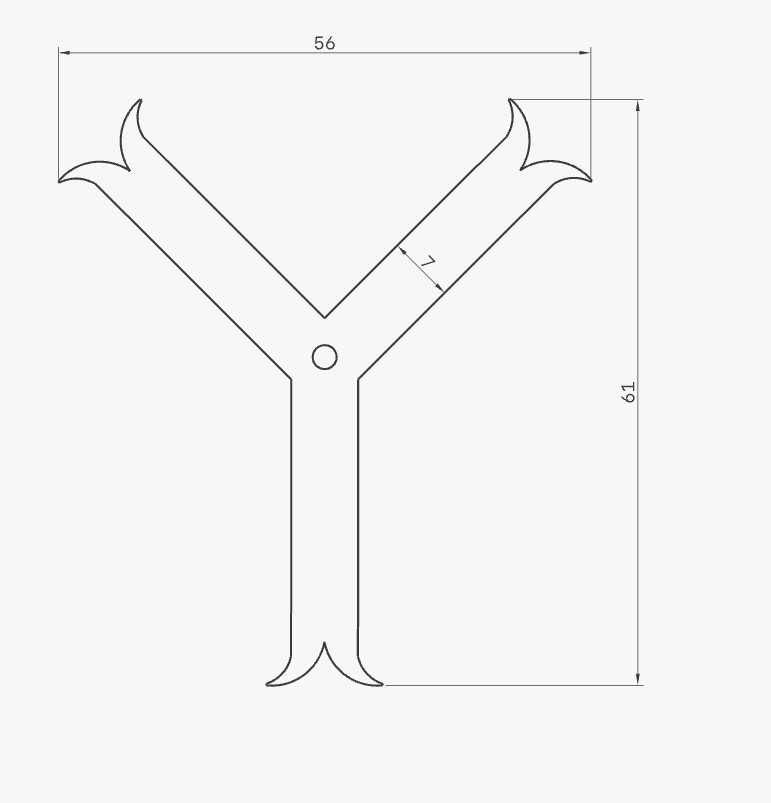

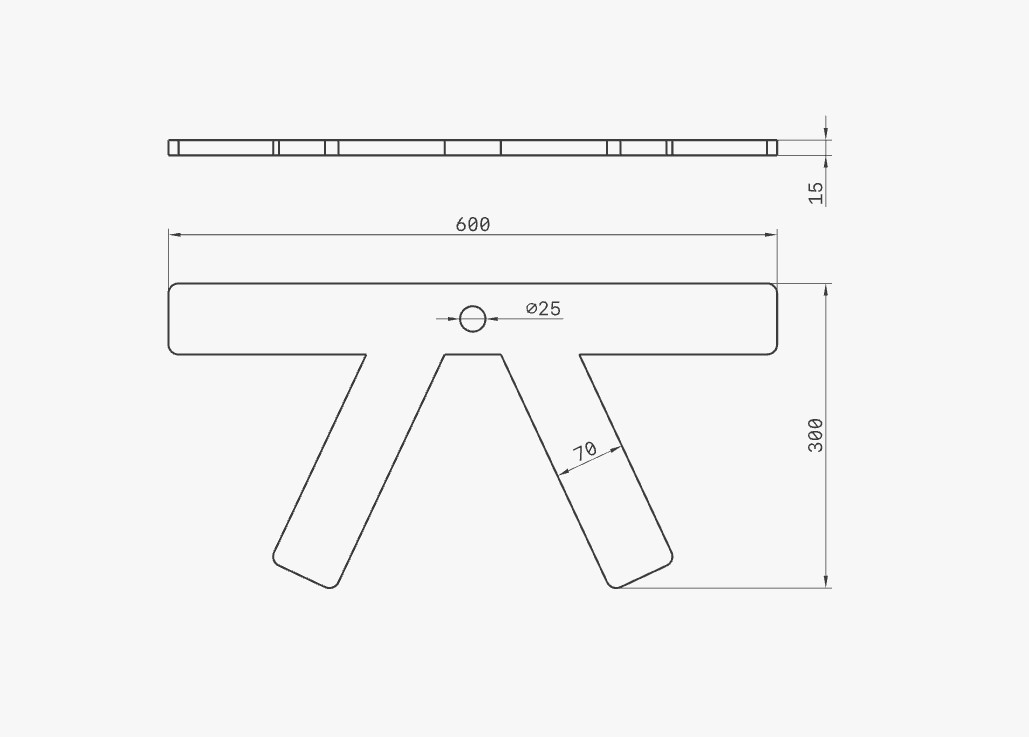

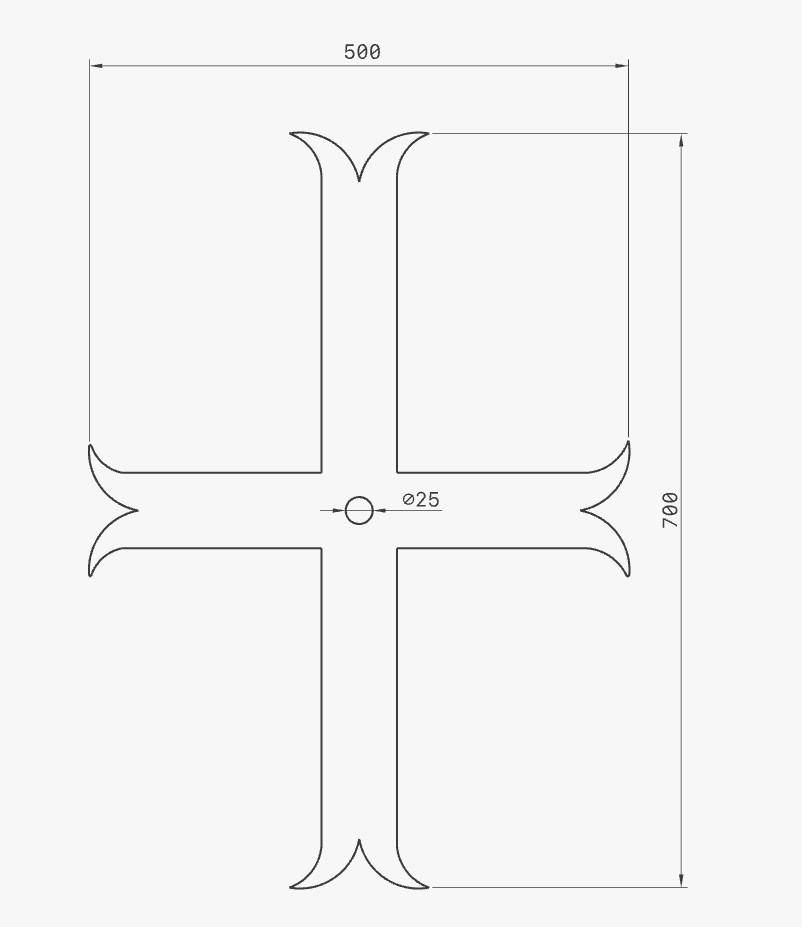

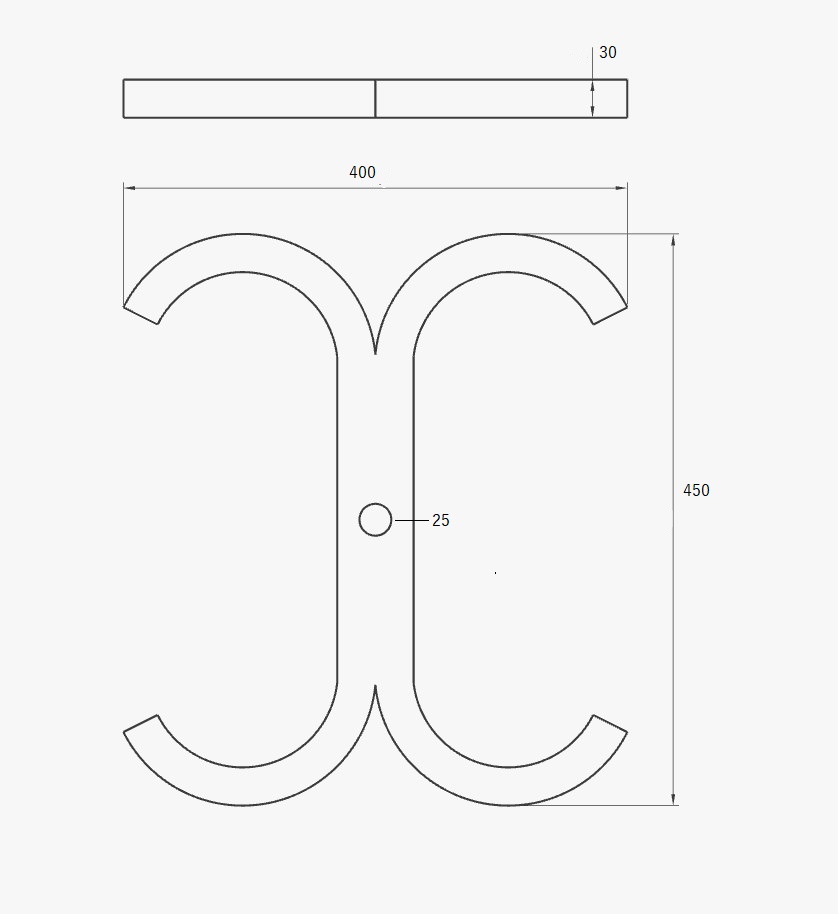

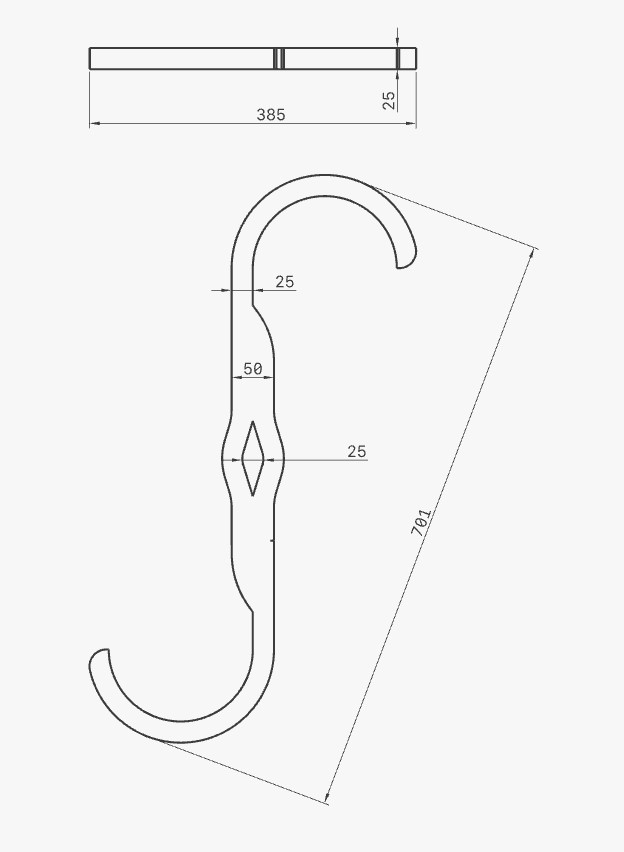

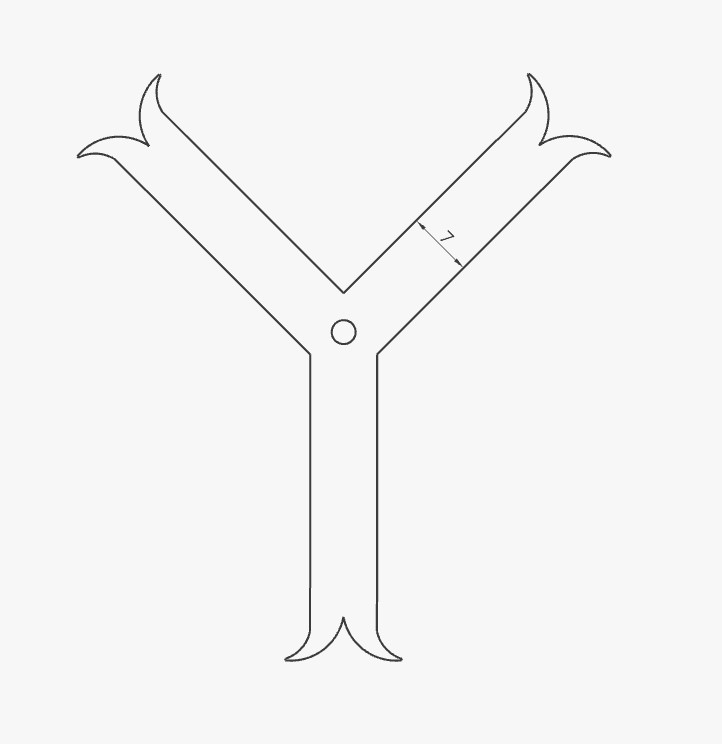

Traditionnellement, il existe des formes de croix en X (croix de Saint André), en S, en T, en Y, mais aussi des tiges droites en I par exemple.

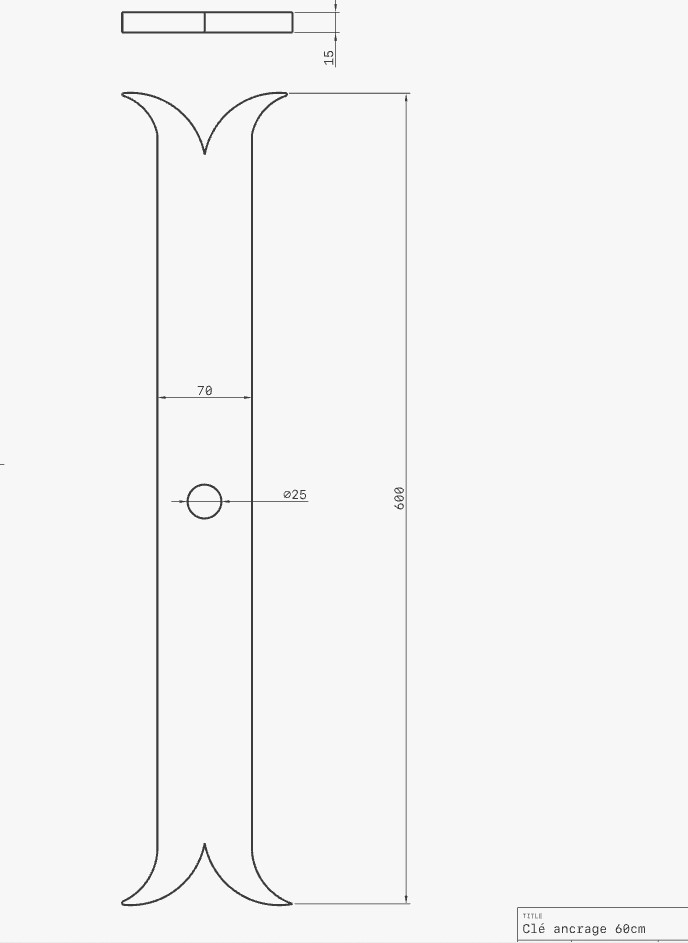

Une ancre en I couvrira moins de surface qu’une clé de tirant en X, elle sera souvent positionnée en position verticale pour faire pression sur plusieurs plans de maçonnerie.

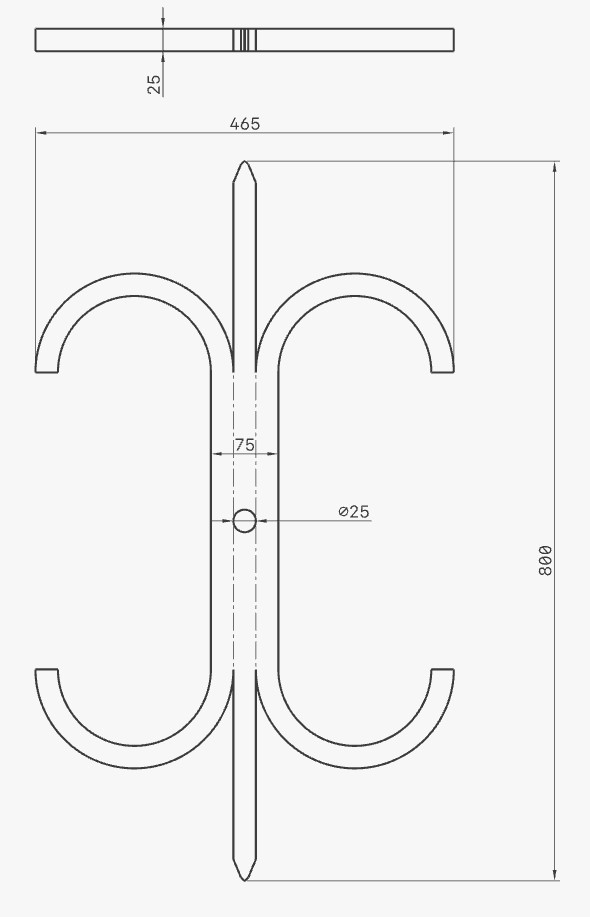

Sur cette page se trouvent de nombreux modèles de croix de chainage forgées, issus des formes traditionnelles.
Quand mettre une croix de chaînage ?
Il existe plusieurs cas de figure dans lesquels l’utilisation d’une croix de chaînage est indiquée :
- Lorsque des fissures se propagent sur un mur. Les fissures peuvent révéler l’existence d’un mouvement du mur.
- Lors de la rénovation d’un bâtiment qui implique des changements structurels induisant de nouvelles contraintes horizontales.
- Lors de la construction de structures techniques qui créent des forces latérales. Ceci concerne par exemple les voutes, ou la pose de certains types de charpente.
Cependant il est important de s’assurer que les croix et tirants sont la bonne solution avant de les poser, chaque situation est unique.
Dans le cas des fissures murales, il s’agit en premier lieu d’identifier la cause de la fissure pour pouvoir la traiter correctement.
Demandez un devis
Pour toute demande de devis, merci d’envoyer un mail à l’adresse :
Réponse rapide
- Veuillez préciser le nombre de croix, ainsi que les modèles que vous souhaitez.
- Pour des platines ou croix sur mesure vous pouvez joindre des précisions en pièce jointe.
- Merci d’indiquer les longueurs de tirants que vous souhaitez.
- Le code postal de livraison est nécessaire pour connaitre les frais de ports.
